                                                                                   WM877 Composants lourds 60 tonnes



Composants lourds 60 tonnes PDF



Film court MEMV 60 tonnes taille: 19,4 MB











































































Image 1: 60 tonnes composant en vue de l'application MEMV®




L'objectif de l'essai MEMV 2018:

1. Coussinets en caoutchouc de test

2. Renforcer caoutchouc influence aux vibrations

3. Affaiblissement à laquelle le facteur de concassage

    Information



Quelle est l'importance des patins en caoutchouc sont, a montré la composante 64 tonnes. La déclaration de charge: Nous avons 16 caoutchouc placé

Charge comme une butée d'extrémité (charge d'impact) - le temps (max.): Fmax = H × 0,50

Charge comme une butée d'extrémité (choc) - rare (max.): F max = 0,60 x H

Chargement continu - statique (max.): F max = 0,15 x H

Amortissement des vibrations: fmax = H × 0,05 et 0,10 × H







Image 2: Préparation du rembourrage en caoutchouc







Image 3: Le pincement en caoutchouc était grande







Image 4: Sven Widmer à côté du grand crochet







Image 5: Sven Widmer et l'opérateur du client, la préparation du transport







Image 6: Soulever cette composante n'a pas été facile.







Image 7: Le vibrateur WIAP V a ​​été monté dans un emplacement avec une plus grande élasticité. Pinces tiennent beaucoup trop peu.







Image 8: C'est là que 60% de l'hématome en caoutchouc a été atteint, plus doit être évitée.







Image 9: Ici, la surface inégale a débordé le caoutchouc, même si nous avions beaucoup de caoutchouc. Si un travail est plus profond quand il est abaissé, elle dépasse la limite d'élasticité du caoutchouc et endommagé, il. nous devons parce que le caoutchouc plus grande échelle insérer ici sous les plaques métalliques de support.













Image 10: Le stimulateur WIAP V doit être bien fixé. Si le composant est déplacé dans la zone de résonance, vous pensez que vous assis dans une guitare. Un, grand bruit très intense. Fréquemment 90dB être dépassée. Cependant, un bon serrage est, si le composant se déplace à 50G, mais presque pas de dB peut être vu.







Image 11: Ce stimulateur petit V peut apporter environ 60 tonnes en fureur le composant. Presque incroyable. Mais la vitesse contrôlée peut être beaucoup plus.







Image 12:







Image 13: Le composant est connecté au stimulateur. Pour serrer non montés sur des points de serrage, il faut utiliser des broches de soutien contre la «marche».







Image 14:




cid:57352598-130F-4E63-85C5-D78B816A253F



Image 15: énorme quantité de soudures donne la force de membre.

4 x M24 Avec un peu moins de 72 tonnes, était nécessaire.





Voici quelques informations sur le caoutchouc:

Plante d'expansion en métal WIAP MEMV®    Système de documentation en caoutchouc

Système de caoutchouc à l'unité





Taille en caoutchouc

Contusion

Contusion

Contusion

Contusion

Contusion

H x B x L

60%

H x 0,4

40%

H x 0,6

25%

H x 0,75

10%

H x 0,9

5%

H x 0,95

80x100x200

43200N

28800N

18000N

7200N

3600N

120x100x200

43200N

28800N

18000N

7200N

3600N

200x150x200

64800N

43200N

43200N

10800N

5400N



Les meilleurs résultats d'atténuation de résonance quand le pincement entre 5 et 10%





















Système de manutention, système de caoutchouc unique 3 x 1 St. petite ou grande 2 x 1





Taille en caoutchouc

Contusion

Contusion

Contusion

Contusion

Contusion

H x B x L

60%

40%

25%

10%

5%

80x300x200

3 St.

129600 N

86400 N

54000 N

21600 N

10800 N

120x300x200  3 St.

129600 N

86400 N

54000 N

21600 N

10800 N

200x300x200  2 St.

129600 N

86400 N

54000 N

21600 N

10800 N

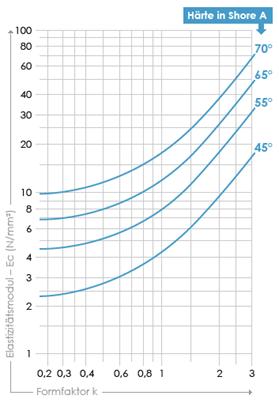

Voici la table avec le module d'élasticité



Elastizitätsmodul in Abhängigkeit vom Formfaktor k



Une partie robuste







Rapport final WM_877_SchwerlastBauteile

hpw 04_2018
