WIAP MEMV Vollautomat Typ EH 20
1. Inhaltsverzeichnis
|
Bild 1: Ansicht des ADP Gestells für die WIAP MEMV Anlage WIAP mit dem Anreger V20
|
2. Vorwort
Für die neue ADP (Automatische Drehplatte) MEMV Anlage ist das Zerlegen der Drehplatte etwas aufwendig. Daher ist die Drehplatte auf einem Gestell einfacher in der Handhabung und es wird diese Version zu den Endkunden geliefert. Das Gestell steht auf einer Palette, kann aber auch unten mit Räder versehen werden, dazu ist das ADP Gestell vorbereitet.
|
3. Gestell Ansicht
Bild 3.1 3 Geräte vor der Auslieferung
|
4. Steuergerät Information
Bild 4.1 Ansicht Steuergerät von vorne; beinhaltet alle nötige Software für ein gutes Entspannen mit dem MEMV Verfahren
|
Bild 4.2 Steuergerät von hinten; vorbereitet für 12 Sonden, USB, Signalstecker zu Drehautomat. Motor.
|
5. Schubladen Inhalt
Bild 5.1 Schublade 1
|
Bild 5.2
|
Bild 5.3
|
Bild 5.4 Auch der manuelle Messstift sorgt für eine gute Nachkontrolle
|
Bild 5.5
|
Bild 5.6
|
Bild 5.7
|
Bild 5.8 4 Stk. 4 Locheisen 30x50x250, 8 Stk. 3 Locheisen 30x50x150. 4 Spannbriden für die Langeisenbefestigung
|
Bild 5.9
|
|

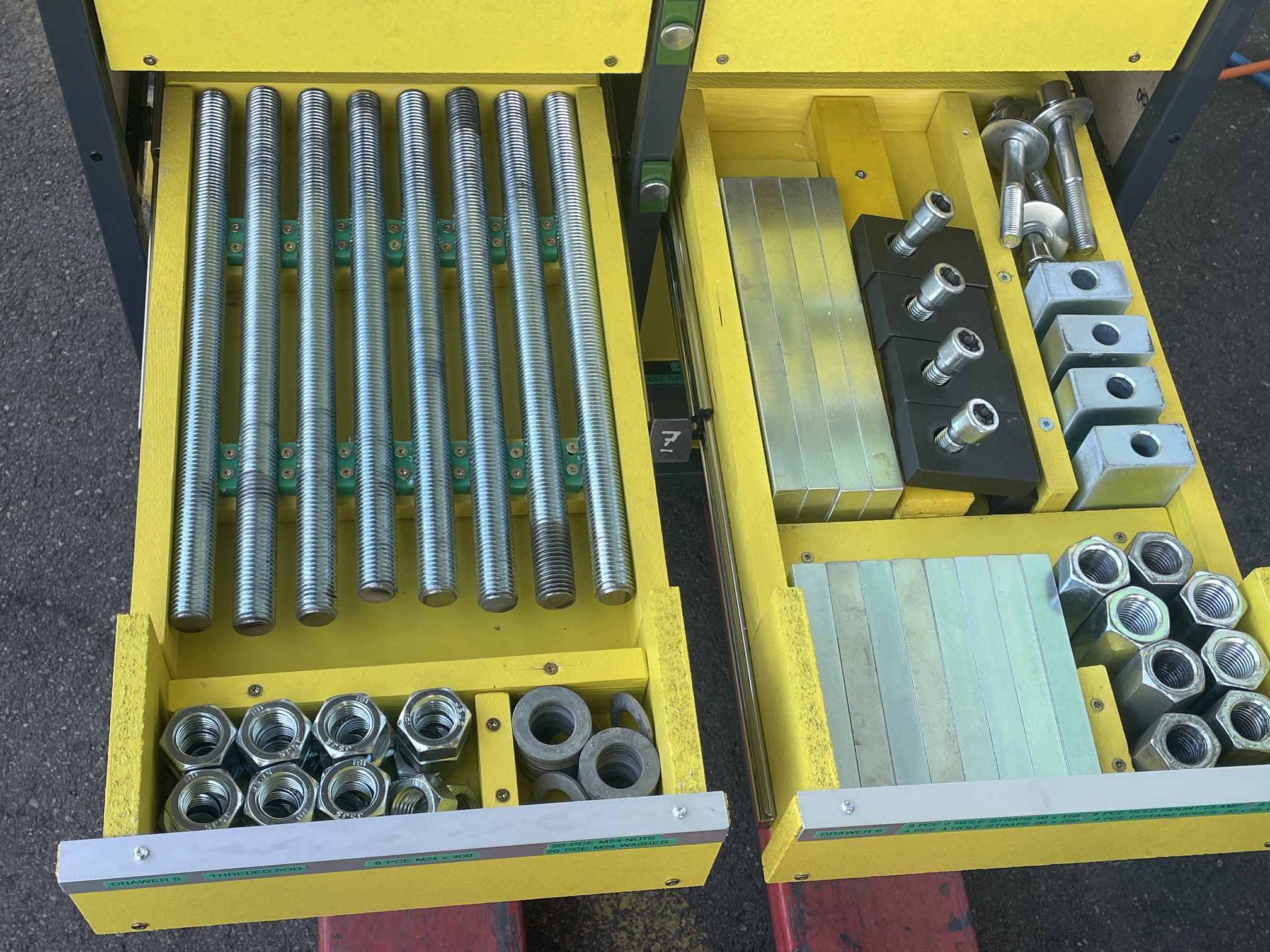

Bild 5.10 Gewindestangen 500x300 und 200 lang sorgen für ein gutes Aufspannen
|
Bild 5.11
|
Bild 5.12 Gute Spannbriden mit Verdrehsicherungsmuttern, damit nur 1 Operateur gut aufspannen kann
|
|

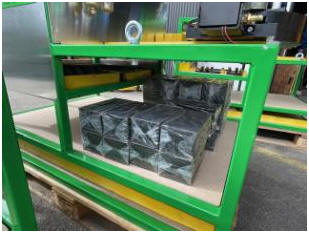

Bild 5.13 8 Stk. Gummi 100x120x200, 8 Stk. Gummi 80x100x200 4 Stk. Gummi 40x100x200; ermöglichen immer 1 Teil zu entspannen und das 2. Teil vorzubereiten.
|
Bild 5.14
|
Bild 5.15
|
|
Bild 15.6 Gummi
|
6. Gefahrenhinweis
Bild 6.1 Das Transportgestell soll beim Verfahren mit dem Palettenwagen oder der Fracht mit Kran, immer gesichert werden.
|
Bild 6.2 Offene Transportsicherung
|
Bild 6.3 4 Ringschrauben; jede für 230 kg vereinfachen das Transportieren
|
Bild 6.4 Transportgestell am Kran
|
Bild 6.5
|
Bild 6.6 388 kg ohne Palette
|
Bild 6.7 Wartungseinheit für Drehautomat
|
7. Detailansicht Steuergerät
Bild 7.1 Das Steuergerät von innen geklemmt
|
Bild 7.2 Die Drehautomatik wird pneumatisch versorgt
|
Bild 7.3 Steuergerät von hinten Strom Anschluss und USB Anschluss
|
Bild 7.4 Anreger Motor Anschluss am Steuergerät
|
Bild 7.5 Stecker für ADP Drehvorrichtung Ansteuerung
|
Bild 7.6 Anschluss an der Drehplatte ADP
|
Bild 7.7 Anschlusskabel bei den Sonden abgelegt
|
8. Detailansicht Luftsystem
Bild 8.1 Die Lufteinspeisung wird mit gewarteter Luft versorgt
|
Bild 8.2 Am Steuergerät ist ein Luftanschluss für die gewartete Luft und der Ausgang an die Drehvorrichtung
|
Bild 8.3 Luftanschluss ab der Wartungseinheit
|
Bild 8.4 Der Luftschlauch Steuergerät zur Drehvorrichtung wird bei den Gewindestangen deponiert
|
Bild 8.5 Nur gewartete Luft zum Steuergerät und der ADP ist betriebssicher
|
9. Messsonden Information
Bild 9.1 Bis 21 Sonden können an dem Steuergerät angeschlossen werden. Wir haben jetzt in der Version 4
|
Bild 9.2 Für den Umspannprozess können die Sonden am Steuergerät parkiert werden
|
Bild 9.3 Es kann wahlweise Kabel bestellt werden mit 5 /10 und 15 /20 Meter Kabellänge
|
10. ADP MEMV Drehplatten Information
Bild 10.1 Die ADP (Automatische Drehplatte) für das MEMV Verfahren sorgt dafür, dass in vielen Richtungen Metall nach dem WIAP MEMV Verfahren entspannt werden kann
|
11. Aufspann Information
Bild 11.1 4 Stk. 4 Locheisen und 8 Stk. 3 Locheisen ermöglichen auch eine Eckspannung
|

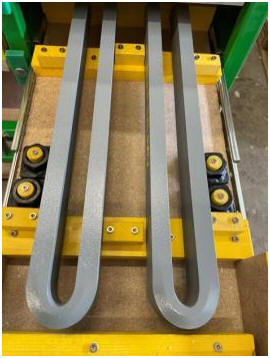

Bild 11.2 Der Anreger kann auf die Unterplatte Eisen 640 mm gestellt werden. Längs oder auch quer.
|
Bild 11.3 Die Langeisen oben 1150 mm sind um die Grundplatte des Anregers längs mit den Spannbratzen aufzuspannen
|
Bild 11.4 So werden diese quer aufgespannt
|
12. Anwendungsansichten
Bild 12.1 ADP MEMV Gerät aufgebaut an grosser Stahlplatte, Masse 200x2300x14000
|
Bild 12.2 Operateure bei der Schulung im Kundenwerk
|
Bild 12.3 ADP MEMV Gerät aufgebaut bei kleinen Bauteilen
|
Bild 12.4 Der Anreger wird immer sehr gut befestigt.
|
Bild 12.5 Wellen werden MEMV entspannt
|
Bild 12.6 Aufgespannter MEMV Automat
|
Bild 12.7 6 MM Blechplatten werden MEMV entspannt
|
Bild 12.8 Das bewährte Wiap Seitenklemm System
|
Bild 12.9 Maschinen Ständer wird MEMV entspannt
|
Bild 12.10 30 Kg Alu Behälter wird MEMV entspannt
|
13. Schlusswort
Die ADP MEMV Anlage entspannt das Bauteil in 8 Richtungen. Durch den Automaten ist es möglich, mannarm zu arbeiten. Die 8 Richtungen ermöglichen das Erreichen fast aller Zonen in einem Bauteil.
Saf/Du 31.03.2024
