6. Spindelstock

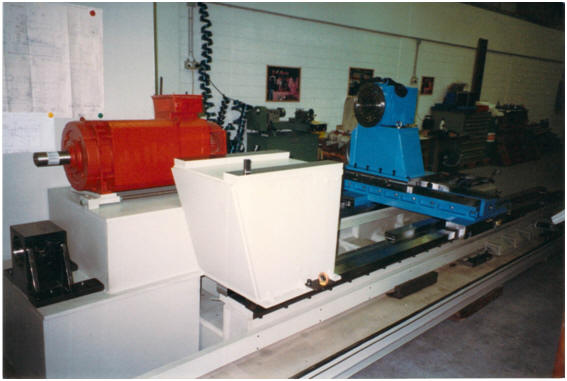

Bidl 6.1 Das Unterbett mit 4 Bahnen ist 1145 mm breit; vibrationsentspannt

und VDSF verdichtet. Spindelstockkonsole und Reitstockkonsole auch MEMV® VDSF verdichtet.

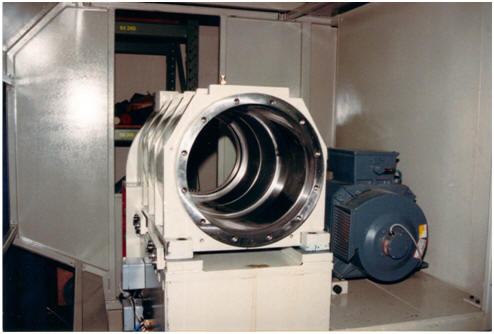

Bild 6.2 Der WIAP Spindelstock ist eine 100% WIAP Konstruktion. Die Spindellager wurden sorgfältig auf dem ganzen Markt abgeklärt, damit nur das eingebaut wurde, was auch kurzfristig zu beschaffen ist.

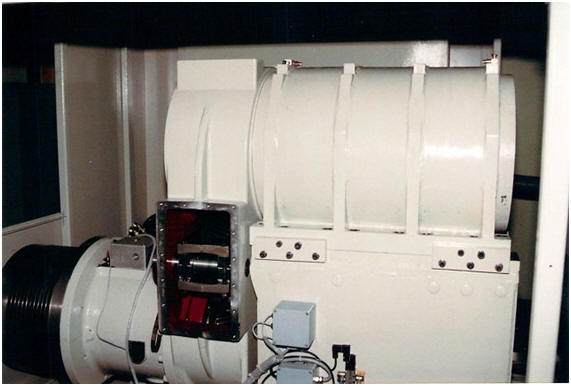

Bild 6.3 Hinten am Spindelstock ist ein Getriebe angebaut, welches hohe Drehmomente gut überträgt für die grossen Bauteile, die auf der Maschine bearbeitet werden sollen.









Bild 6.4 Um trotz des 65 KW Spindelmotors ein hohes Drehmoment zu erreichen,

musste die WIAP schon den Eintritt um 1:4 untersetzen.







Bild 6.5 Spindelstock von vorne mit Getriebe

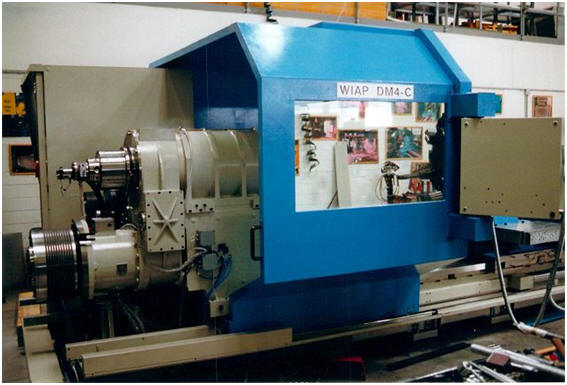

Bild 6.6 WIAP DM4C ohne Spindelstock Abdeckung
