13. Technische Daten der Maschine  WIAP DM4C

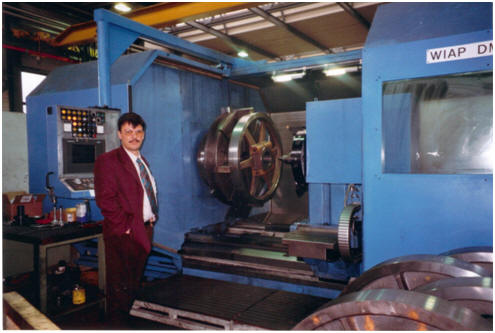

Bild 13.1 Maschine in der Produktion von Zahnrädern für ein grossen Maschinen Hersteller





Lieferumfang für 3 Meter Maschine, dieselbe Maschine wird als 3, 4, 5 und 6 Meter angeboten



WIAP DM4C_4

13. Technische Daten WIAP DM4-C Typ

CNC-gesteuerte Horizontaldrehmaschine

3000

(Spitzenweite)



13.1 Maschinenbett / Bearbeitungsbereich

4-Bahnen-Flachbett (die 2 äusseren für Z-Schlitten;

2 innere für Reitstock) mit verfahrbarem Z-Schlitten

auf äusseren 2 Führungen; Abstand 1160 mm auf inneren Führungen für Reitstock 700 mm





Bettlänge

mm

5300

Spitzenweite (Drehlänge bzw. Futter-Höhe und Spitzen)

mm

3000

Spitzenhöhe

mm

800

Drehdurchmesser über Bett

mm

1600

Drehdurchmesser über Kreuzschlitten (zwischen Spitzen)

mm

1400

Umlaufdurchmesser über Schlitten

mm

1200

Bettbreite Führung Aussen

mm

1160

Führungsbreite Reitstock MItte

mm

700

Bett geschweisst; entspannt durch WIAP-Ersatzglüh-verfahren und vibrationsgedämpft nach dem pat. Verfahren

WIAP® VDSF®

(Pat.Nr. 68433; Anm.4230130.30;PCT/CH95-00108;

PCT/CH95-00108, PCT/CH95-1072, PCT/CH95-1073)





Führungsauflagen geschliffen; Führungen austauschbar ohne Bettdemontage






13.2 Spindelstock / Hauptantrieb - festangeordnet
Anzahl Spindelstöcke Stk. 1
Spindelmesskreis digital / linear
Achsenlagenüberwachung keine; da Rundachse
Spindelbohrung mm 112
Spindelnase A15 DIN 55021
Hauptspindelmotor: 100% ED kW 46
Motor 1PH7184  2NE Nm 305
Leistungsteil 6SN112-1AA00-0FA
Hinter dem Spindelstock aufgebautes 3 Stufen Getriebe
Automatisches über M Funktion programmierbares Getriebe
Getriebstufe 1 RPM 5,6-120
Getriebstufe 2 RPM 16-360
Getriebstufe 3 RPM 45-800
Drehmoment Stufe 1: (100%) Nm 15236
Drehmoment Stufe 2: (100%) Nm 5290
Drehmoment Stufe 3: (100%) Nm 1904
Max Drehzahl RPM 800

13.3 Längs- und Querschlitten
Anzahl Querschlitten Stk. 1
Anzahl Längsschlitten Stk. 1
Achsmessystem am Motor digital / linear
Achsendlagenüberwachung (3er-Schaltpaket) Balluf
Achsendlagenüberwachung (3er-Schaltpaket) RPM 2000
Achsantrieb Z-Vorschubmotor 27 Nm mm 1005
2 X Schlitten unabhängig verfahrbar Max Abstand innen
Über M Funktion ankoppelbar X Schlitten 1  4 Fach Rev.
und X Schlitten 2 mit Angetr. Revolver
Vorschubkraft kN 27
Max. Vorschub / Eilgang Z mm 6000
Vorschubart: spielfreie Kugelrollspindel mm 63 x 10
Verfahrweg Z-Achse mm 3020
Eilgang Z-Achse (Auslegung 10 m / min) m / min 6*
Achsantrieb X-Vorschubmotor 1FT5076 18/22 Nm RPM 2000
Vorschubkraft kN 15
Max Vorschub / Eilgang X mm 6000
Vorschubart: spielfreie Kugelrollspindel mm 50 x 10
Verfahrweg X-Achse mm 850
Eilgang X-Achse m / min 10

13.3a Reitstock
manuell verstellbar; luftunterstützt für leichtes Verschieben vibrationsgedämpft mit Konus für Reitstockspitze
Pinolen-Durchmesser mm 200
Pinolen-Hub mm 200
Hilfsschleppeinrichtung mit dem Z-Schlitten vorhanden
Klemmung mit Mutter & Hebel / Ringmutter mit div. Gewinden im Umkreis; versetzbar

13.4 Führungen
Alle Führungen sind auf geschliffenen Flächen und reibgeklebt
Abmessungen mm 90 x 50
Härte der Stahlführungen ca. HRc 55 - 60
Gegenführungen kunststoffbeschichtet
Automatische Zentralschmierung mit elektr. Kontrolle
Die schweren Einheiten werden für den Leichtlauf und gegen Verschmutzung luftunterstützt mit dem WIAP® Press-Air-Verfahren











13.5 Werkzeugrevolver mit angetriebenen Werkzeugen
Werkzeugrevolver Baruffaldi TOER 320
Typ K18.0320.12041.B
Typ K18.0320.12041.B Pos 8
Zylinderschaft-Durchmesser VDI 60
Revolver Scheibe Durchmesser aussen mm 570
Revolver Scheibe Durchmesser VDI 60 mm 476
Scheiben Dicke mm 95
Angetriebene Werkzeuge Stk. 4
Motor Angetriebenes WZ 1PH7107 2NF KW 9
Werkzeugantrieb direkt über Kupplung. Nur das ausgewählte Werkzeug dreht. Oder, wenn nur ein Teilkreis gewählt wird, ist der Einsatz von 12 angetriebenen Werkzeugen möglich. Nm 114,6
Start und Stop programmierbar über M-Funktion;

Drehzahl-Programmierung der angetriebenen Werkzeuge mit

H- und W-Funktion


mit integrierter Spindelpositionierung
Revolver Ansteuerung Barrufaldi AG 820

13.5a Werkzeugrevolver 4-fach; zusätzlich TAN 265
Werkzeugrevolver 4-fach; Baruffaldi; 4-kant
Nr 63.5999.6200
265 x 265
Revolver Anschalt Modul AG 820

13.5b C-Achse
Die C-Achse ermöglicht 3D-Interpolation; Stirnflächenbearbeitung mit Polarkoordinaten; Transmit und Mantelflächenbearbeitung
Motor Siemens 1 FK6101  300 Umd. 27 NM

13.6 Kraftspanneinrichtung KNCS-NB-800-165
KNCS-NB-800-165
Spannzylinder SMW DIN HL 200
Hydraulik-Aggregat und Spannzylinder mit 2-Druck-Lösung  Ölhydraulik Programmierbar

13.7 Späneförderer
1 Mitten- und 2 Seitenförderer in der Maschine integriert
Auswurf Höhe mm 1200

13.8 Kühlmittelanlage
integriert

13.9 Maschinenverkleidung
Teilraumverkleidung mit einer Schiebetüre; 3-fach Panzer-schutzglas

13.10 CNC-Steuerung und elektrische Ausrüstung
CNC Steuerung bis max. 8 Achsen
2 kanalig
Achsen 2 + Spindel
Antrieb passend





Die Neue CNC Steuerung ist:

Sinumerik CNC-Steuerung, 10,4-TFT-Farbdisplay,

vollwertige QWERTY-Tastatur,

Kurzhubtasten, mit 16 Softkeys schnell zu allen

Bedienmasken

Einfache Datenübertragung durch IP65-geschützte

Frontschnittstelle

USB 2.0, RJ45, Ethernet, CF_Card

Näherungsabstand-Sensor für Displaysteuerung

Panel aus Magnesiumdruckguss

Bedienung mit Arbeitshandschuhen möglich

NV-RAM-Speichertechnologie ohne Pufferbatterie

Lüfter und festplattenloser Einbau



      https://assets.new.siemens.com/siemens/assets/api/uuid:a5c77068952e47fc74edcaa1a77b1066be86ef88/width:100/quality:low/version:1546952154/sinumerik-828d-retusche-horizontal-de.jpg



Fernbediengerät mit Start, Stopp und Notstopp



WIAP Handrad  mit Inkrementwahl und Achsanwahl Schalter für bis zu 8 Achsen




13.3. Elektr. Ausrüstung

- Elektroschrank



- Spannung                                                  400 V / 50 Hz



- Maschinenleuchte in der Maschine integriert



- Bediengeräte für Automatik- und Handbetrieb,

   sowie CNC-Programmierpult bequem und übersichtlich

   in einem Bedienpult an der linken Maschinenseite

   angebracht



- Externe Maschinensteuertafel variabel einhängbar im

  Panel und/oder an der Türe, damit vor und hinter der

  Maschine benützbar.



- Schalter „Revolver vor / retour“.  Einfacher

   Betriebsschalter für Revolver-Verriegelung im

   Einrichtbetrieb; inkl. blinkende Quittiertaste, T-Signal

   schwenken im Einrichtbetrieb erst nach Quittierung



13.4. Allgemeines:
Farben:
- fahrende Teile:
- feststehende Teile:

Maschinengewicht; netto ca. kg 21800
Platzbedarf:
- Maschinenlänge mm 8360
- Maschinenlänge mm 4000
- Maschinenhöhe mm 2700
