10. Schmierung

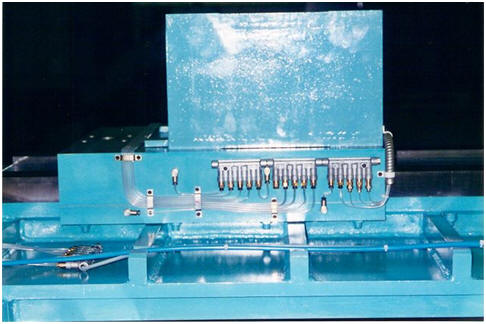

Bild 10.1 Das ganze WAP Schmiersystem ist in der Luftabhebung integriert,

was auch eine gute Abhilfe gegen die Verschmutzung ist. Das Kühlwasser

und der Schmutz wird rausgedrückt, bevor es rein kann. Heute wird der Tank

bei dem Elektroschrank angeordnet mit 4 Liter Tank Inhalt. Das 68-er

Gleitbahnen Öl wird eingesetzt bei den Horizontalmaschinen, das 220-er

bei den vertikalen Maschinen.

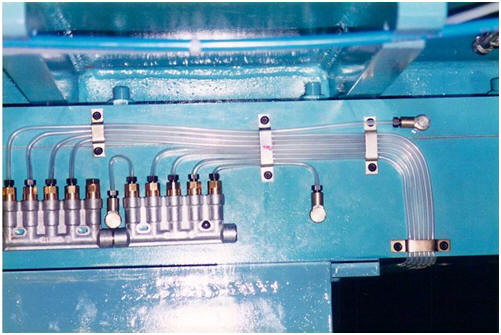

Bild 10.2 WIAP Schmiersystem mit zusätzlichem Luftabhebesystem. Für

einen weichen Lauf, weniger Stick Slip und Reduzierung der Verschmutzung.

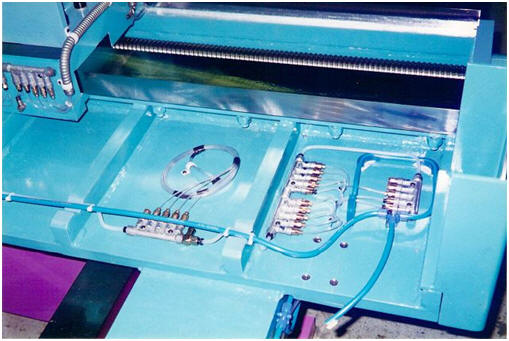

Bild 10.3 Die WIAP ordnet viele Schmierstellen an, damit Kurzhubbewegungen

auch geschmiert werden, z.B. bei kurzen Gewinden.











Bild 10.4 Luftabhebung mit Impulsschmiersytem WIAP MEMV







Bild 10.6 Rechts die Hydraulik für das Kraftspannfutter und links die

Schmierung für den Spindelstock
