CNC gesteuerte Vertikal-Drehmaschine

WIAP DM2V

                                   Automation

Made in Switzerland





Bild 1: Vertikal CNC Drehmaschine WIAP DM2V mit der Rundumautomation.







Bild 2: Auf der oberen Ebene ist die Material-Wegführung und auf der unteren Ebene die Material-Zuführung.

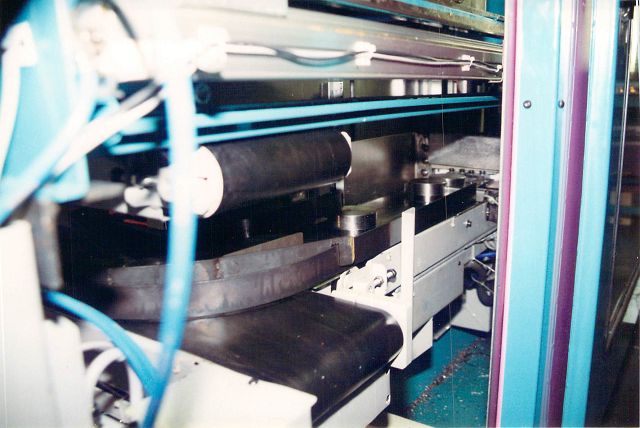

Bild 3: Material Umlenkung für Werkstücke ab Ø 45 mm bis Ø 160 geeignet.

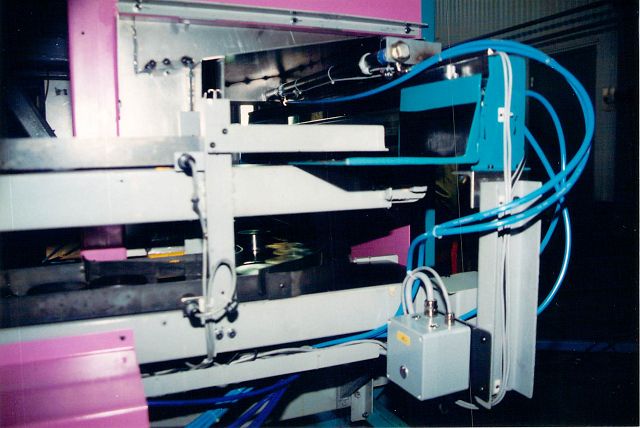

Bild 4: Wenn ein Werkstück durch Fliesspäne im Arbeitsraum hängen bleibt, wird mittels Photozellen überwacht, dass, wenn kein Werkstück aus der Maschine kommt, die Maschine Alarm gibt und stehen bleibt.

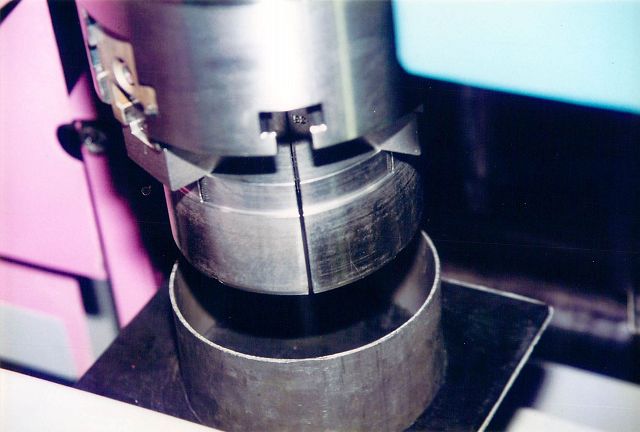

Bild 5: Hier legt der Spindelstock, welcher verfahrbar ist, wie bei einem vertikalen Bearbeitungszentrum, das Werkstück auf den Fertigteil Shuttle.







Bild 6: Jetzt ist das Werkstück abgelegt und der Shuttle fährt aus dem Arbeitsraum. Folgend geht das Futter nach unten und holt das neue Rohteil.



In dem Fall wurden Rohre auf beiden Stirnseiten gedreht. Somit kann eine sehr genaue Toleranz in der Länge eingehalten werden. Auch der gute Rundlauf ist gewährleistet.







Bild 7: Oberes Band: Fertigteil Wegführung. Unteres Band: Rohteil-Zuführung rund um die Maschine.
