WIAP WN 912 DM4C CNC Drehmaschine
Konstruktion und Montage, inkl. Elektrik, Elektronik und CNC Technik, MEMV® vibrationsentspannt. Alles aus einer Hand von WIAP®
|
Bild 1: WIAP DM4C CNC Drehmaschine
|
2. Vorwort
WIAP CNC-Drehmaschine DM4C – Robust, modular und durchdacht konstruiert
Die WIAP DM4C ist eine besonders robuste CNC-Drehmaschine für Schwerzerspanung. Sie verfügt über ein horizontales Maschinenbett, das nach dem bewährten Verfahren VDSF gefertigt wird.
Das Besondere: Alles aus einer Hand – ein Konzept, viele Maschinen.
Die Maschine benötigt kein spezielles Fundament, da das Maschinenbett bereits vibrationsgedämpft ausgelegt und äusserst stabil konstruiert ist. Die Führungen sind aufgeschraubt und somit bei Bedarf leicht demontier- oder austauschbar.
Ein integriertes Sperrluftsystem schützt die Schlittenführungen zuverlässig vor Verschmutzung – ideal für den industriellen Dauereinsatz. |
|||
3. Abnahme im Lieferwerk
Bild 3 A: Eingespanntes Rohr für die Kontrolle der Geometrie
|
Bild 3 B: Der leicht angewinkelte Werkzeugrevolver der WIAP DM4C. Die innovative, leicht geneigte Anordnung des Werkzeugrevolvers bei der WIAP DM4C reduziert wirkungsvoll die Kollisionsgefahr zwischen dem Werkstückfutter und dem Kraftspannfutter.
Diese einzigartige Lösung von WIAP kann auf Kundenwunsch mit unterschiedlichen Winkeln ausgeführt werden – eine Anpassungsfähigkeit, die nur bei Revolvern ohne angetriebene Werkzeuge möglich ist. Die Revolverscheibe ist zu 100 % eine Eigenkonstruktion von WIAP und wird nach hauseigenen Zeichnungen gefertigt. Das Werkzeug-Klemmsystem stammt von der Firma Sauter – ein Garant für Präzision und Zuverlässigkeit. |
|||
|
Bild 3 C: Die Reitstockpinole mit mitlaufender Körnerspitze. Die Reitstockpinole ist mit einer mitlaufenden Körnerspitze ausgestattet und verfügt zusätzlich über ein zweites, besonders robustes Lager innerhalb der Pinole.
Dieses ist speziell für höheren Anpressdruck ausgelegt und sorgt für maximale Stabilität bei anspruchsvollen Bearbeitungen. Der Durchmesser der Pinole beträgt bei der WIAP DM4C 200 mm, bei der WIAP DM4M sogar 320 mm.
|
Bild 3 D: Keine Fundamentkosten dank WIAP MEMV® Die Maschine ist bereit für die Abnahme – und das ganz ohne Fundament! Möglich macht dies das innovative, vibrationsgedämpfte WIAP MEMV® VDSF-Maschinenbett. Damit sparen Kunden nicht nur Baukosten, sondern gewinnen auch maximale Flexibilität in der Aufstellung. |
|||
|
Bild 3 E: Die WIAP DM4C hat 2 Späneförderer. Ein Mittenförderer und ein Heckförderer mit intergerierter Kühlmittelpumpe im unteren Förderer. Der Mittenförderer ist etwas weiter oben. Wahlweise kann auch ein dritter Förderer vorne platziert werden.
|
Bild 3 F: Seitliche Ansicht der Maschine mit 2 Meter Spitzenweite.
|
|||
|
Bild 3 G: Hier ein Blick um die Grösse der Maschine WIAP DM4C sehen zu können.
|
Bild 3 H: Hier bei der Abnahme, dem Kunden wird die CNC Steuerung erklärt
|
|||
|
Bild 3 I: Die besondere Revolverscheibe der WIAP DM4C, schräggestellt.
|

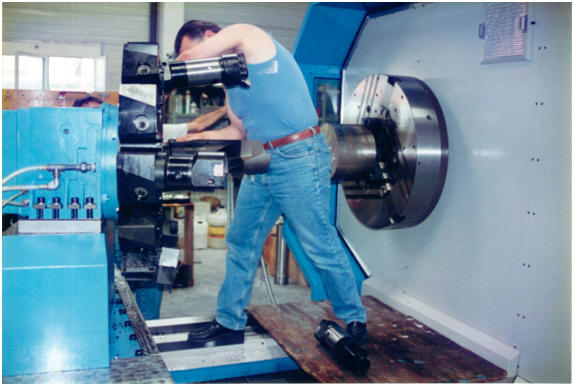

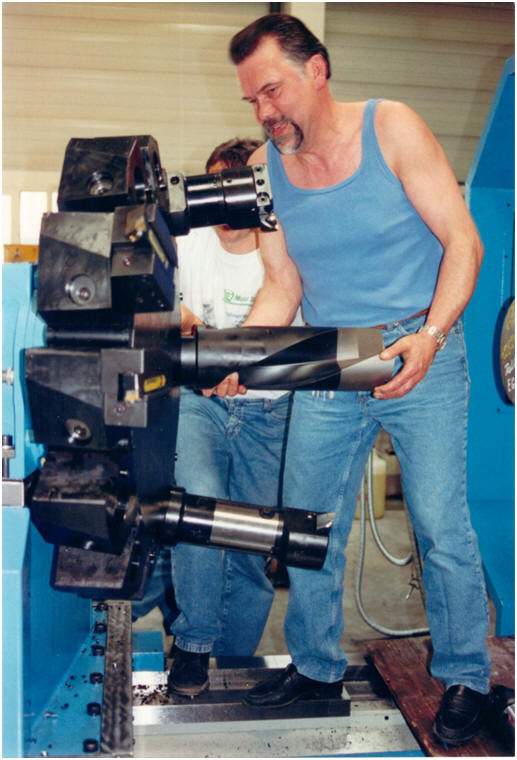

Bild 3 J: Einrichten für den Testlauf. Beim Einrichten der Maschine für ein Testteil zeigt sich: Die Werkzeuge bringen ordentlich Gewicht mit. In vielen Fällen geht es mit einem Kran einfach besser – und vor allem sicherer.
|
|||
|
Bild 3 K: Grosser Bohrer für Vollbohrungen. Dieser grosse Bohrer ist für das Bohren ins Volle ausgelegt – ein Prozess, der eine besonders hohe Vorschubkraft erfordert. Eine Tonne Vorschub reicht hier bei weitem nicht aus. WIAP legt solche Anforderungen projektbezogen und bedarfsabhängig gemeinsam mit dem Kunden fest, um eine optimale Leistung und Standzeit zu gewährleisten.
|
Bild 3 L: Zwei Operateure beim Einrichten der Maschine. Die beiden Operateure richten gemeinsam die Maschine ein. Später arbeiten sie im Team an dieser Anlage, wobei einer der beiden als Springer fungiert und Operator 1 während dessen Urlaubszeit vertritt. So ist ein reibungsloser Betrieb auch bei Abwesenheiten sichergestellt.
|
|||
|
Bild 3 M: WIAP DM4C beim vollem Drehen
|

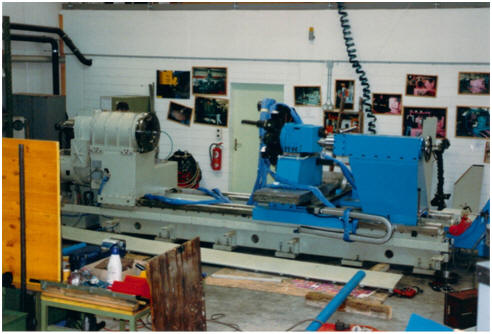

Bild 3 N: WIAP DM4C mit dem extrem breiten, robusten Maschinenbett
|
|||
4. Maschine beim Kunden in Produktion
Bild 4 A: WIAP DM4C beim Drehen |
Bild 4 B: WIAP DM4C beim Drehen
|
|||
|
Bild 4 C: WIAP DM4C beim Bohren |
Bild 4 D: WIAP DM4C beim Bohren
|
|||
|
Bild 4 E: WIAP DM4C beim Drehen
|
Bild 4 F: WIAP DM4C beim Drehen. Das Teil wurde gesichert gegen das Rausfallen, wenn die Maschine stromlos ist.
|
|||
|
Bild 4 G: WIAP DM4C beim Bohren, schöne Bohrspäne. 65 KW schafft da schon etwas.
|
5. Montage Information 1
Bild 5 A: WIAP Monteure stellen das Spiel der Z Achse ein. Sehr wichtig der Winkel zur X Achse
|
|||
|
Bild 5 B: Die Maschine benötigt ca. 4 Monate Aufbauzeit ohne Elektrik. Bett- und Schlittenherstellung ca. 2 Monate. Detailkonstruktion Anpassungen in der Regel 2 Wochen.
|

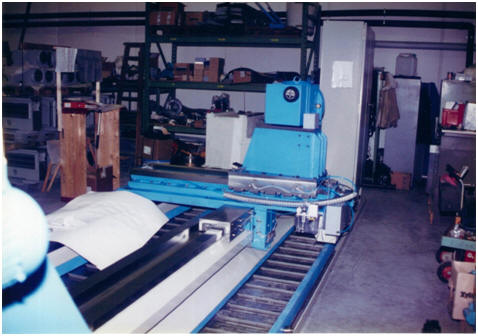

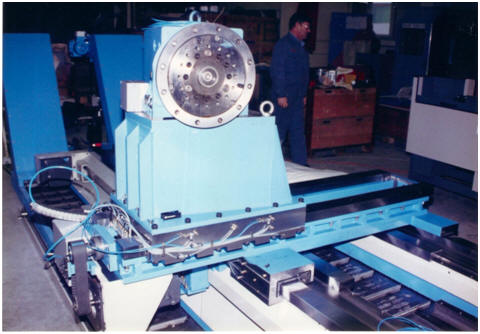

Bild 5 C: Die Komponenten Reitstock und Kreuzschlitten bereit zum Montieren
|
|||
6. Spindelstock
Bild 6 A: Das Unterbett mit 4 Bahnen ist 1145 mm breit; vibrationsentspannt und VDSF verdichtet. Spindelstockkonsole und Reitstockkonsole auch MEMV® VDSF verdichtet.
|
Bild 6 B: Der WIAP Spindelstock ist eine 100% WIAP Konstruktion. Die Spindellager wurden sorgfältig auf dem ganzen Markt abgeklärt, damit nur das eingebaut wurde, was auch kurzfristig zu beschaffen ist.
|
|||
|
Bild 6 C: Hinten am Spindelstock ist ein Getriebe angebaut, welches hohe Drehmomente gut überträgt für die grossen Bauteile, die auf der Maschine bearbeitet werden sollen.
|
Bild 6 D: Hohes Drehmoment durch intelligente Übersetzung. Trotz eines leistungsstarken 65-kW-Spindelmotors war für bestimmte Anwendungen ein besonders hohes Drehmoment erforderlich. WIAP realisierte dies durch eine Voruntersetzung von 1:4 bereits am Spindeleintritt. Zusätzlich sorgt das integrierte ZF-Getriebe – wahlweise mit Übersetzung 1:1 oder 1:4 – für die nötige Flexibilität. So wird ein hohes Drehmoment auch bei niedrigen Drehzahlen zuverlässig gewährleistet.
|
|||
|
Bild 6 E: Spindelstock von vorne mit dem aufgeschraubten ZF 2 Stufen Getriebe. |
Bild 6 F: WIAP DM4C ohne Spindelstock Abdeckung
|
|||
7. Kreuzschlitten

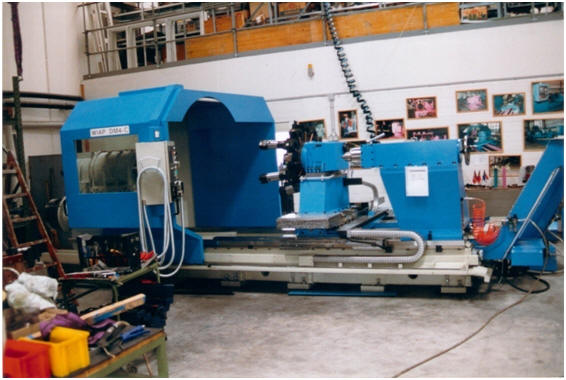

Bild 7 A: WIAP DM4C Maschine in der Montage
|
Bild 7 B: Der Werkzeugrevolver wurde von der WIAP zugekauft, hingegen ist die Revolverscheibe eine 100% Eigenkonstruktion; gemacht mit 15° Schrägstellung, dass weniger Kollosionsgefahr den Operateur stört.
|
|||
|
Bild 7 C: Alle Zwischenkomponenten sind nach dem WIAP System MEMV® entspannt, VDSF verdichtet und vibrationsgedämpft. Die Maschine kann, trotz der Grösse, sehr gut 6-er Toleranzen drehen.
|
Bild 7 D: Eine robuste schwere Maschine, fast 20 Tonnen. Für Durchmesser bis 1600 mm
|
|||
8. Werkzeugrevolver
Bild 8 A: Der 10° schräggestellte Revolver mit der Eigenkonstruktion Revolverscheibe WIAP.
|
9. Montage Information 2
Bild 9 A: Monteure bei der Montage des Kabelschlepps
|
|||
|
Bild 9 B: Monteur bei der Montage
|
Bild 9 C: Monteur bei der Montage des Spindelmotors.
|
|||
|
Bild 9 D: Montage der Maschine Spindelstock, Kreuzschlitten Reitstock. Mit dem WIAP Luftunterstütz-System für ein langlebiges, leichtlaufendes Führungssystem.
|
Bild 9 E: Monteure bei der Montage des 800 mm Kraftspann Futters
|
|||
|
Bild 9 F: Monteur bei der Montage des 800 mm Kraftspann Futters
|
10. Schmierung
Bild 10 A: Das ganze WAP Schmiersystem ist in der Luftabhebung integriert, was auch eine gute Abhilfe gegen die Verschmutzung ist. Das Kühlwasser und der Schmutz wird rausgedrückt, bevor es rein kann. Heute wird der Tank bei dem Elektroschrank angeordnet mit 4 Liter Tank Inhalt. Das 68er Gleitbahnen Öl wird eingesetzt bei den Horizontalmaschinen, das 220-er bei den vertikalen Maschinen.
|
|||
|
Bild 10 B: WIAP Zentralschmiersystem - alles unter einer Abdeckung
|
Bild 10 C: WIAP-Schmiersystem mit integriertem Luftabhebesystem. Das WIAP-Schmiersystem ist mit einem zusätzlichen Luftabhebesystem ausgestattet. Dieses sorgt für einen weicheren Lauf, reduziert Stick-Slip-Effekte und minimiert die Verschmutzung. Durch die gezielte Luftzufuhr wird eine Sperrluftschicht erzeugt, die das Eindringen von Schmutzpartikeln wirksam verhindert.
|
|||
|
Bild 10 D: Die WIAP ordnet viele Schmierstellen an, damit Kurzhubbewegungen auch geschmiert werden z. B. bei kurzen Gewinden.
|
Bild 10 E: Luftabhebung mit Impulsschmiersytem WIAP MEMV
|
|||
11. CNC Steuerung
Bild 11 A: Das ganze CNC Steuerungskonzept ist von WIAP, auch die Programme werden für den Operateur erleichtert gemacht, dass eine schnelle Maschinenübergabe erfolgen kann.
|
Bild 11 B: Das Bedienpanel wurde wegnehmbar gemacht, damit der Operateuer dies auch auf den Z-Schlitten legen sowie besser und schneller, vor Ort etwas durchführen kann.
|
|||
|
Bild 11 C: CNC Steuerung ab 2020 von der WIAP
|
Die neue CNC Steuerung ist:
Sinumerik CNC-Steuerung, 10,4-TFT-Farbdisplay, vollwertige QWERTY-Tastatur, Kurzhubtasten, mit 16 Softkeys schnell zu allen Bedienmasken Einfache Datenübertragung durch IP65-geschützte Frontschnittstelle USB 2.0, RJ45, Ethernet, CF_Card Näherungsabstand-Sensor für Displaysteuerung Panel aus Magnesiumdruckguss Bedienung mit Arbeitshandschuhen möglich NV-RAM-Speichertechnologie ohne Pufferbatterie Lüfter und festplattenloser Einbau
Fernbediengerät mit Start, Stopp und Notstopp HMI anstelle Poti für Drehzahlen und Werkz.-Amp.-Anzeige Bruch-Kontrolle
|
|||
|
Bild 11 D: WIAP Handrad bis 8 Achsen mit Achsvorwahlschalter und Inkrement Schalter.
|
12. Transport
Bild 12 A: WIAP DM4C Transport der Maschine
|
|||
|
Bild 12 B: Einer der beiden Späneförderer
|
Bild 12 C: Ein Kran ist immer gut für die Montage der WIAP Maschinen
|
|||
|
Bild 12 D: Einer der beiden Späneföderer beim Wegtransport zum Kunden |
Bild 12 E: Die Schutztüre der Teilraumverkleidung der WIAP DM4C. Die Türe läuft nur auf Rollen, ganz einfach zum Bewegen.
|
|||
|
Bild 12 F: Die über 15 Tonnen schwere CNC Drehmaschine WIAP DM4C
|
Bild 12 G: Durch ein Schiebtor muss die Maschine in den unteren Stock bewegt werden.
|
|||
|
Bild 12 H: Die Maschine geht jetzt zum Endkunden. Die Schutzverkleidung wurde für den Transport demontiert.
|
Bild 12 I: Die WIAP DM4C CNC Drehmaschine jetzt in der unteren Halle. |
|||
13. Technische Daten der Maschine WIAP DM4C
Bild 13 A: fertige Maschine WIAP DM4C-1600 mit H.P. Widmer
|
13.0 Lieferumfang für 2 Meter Maschine dieselbe Maschine wird mit 3, 4, 5 und 6 Meter angeboten
13.1 Maschinenbett / Bearbeitungsbereich 4-Bahnen-Flachbett (die 2 äusseren für Z-Schlitten; 2 innere für Reitstock) mit verfahrbarem Z-Schlitten auf äusseren 2 Führungen, Abstand 1160 mm auf inneren Führungen für Reitstock 700 mm Bettlänge mm 4300 Spitzenweite (Drehlänge bzw. Futter-Höhe und Spitzen mm 2000 Spitzenhöhe mm 800 Bett geschweisst, entspannt durch WIAP- Ersatzglühverfahren und vibrationsgedämpft nach dem Verfahren WIAP VDSFTM Führungsauflage geschliffen; Führungen austauschbar ohne Bett-Demontage. |
|||
|
13.2 Spindelstock / Hauptantrieb – festangeordnet Anzahl Spindelstöcke St. 1 Spindelmesskreis ROD 426 / 2500 Achsendlagenüberwachung keine, da Rundachse Spindelstock WIAP Ø im vorderen Lager mm 280 Spindelbohrung mm 160 Spindelnase A15 DIN 55021 Hauptspindelmotor; 100% ED S1 (neueste Motoren Siemens) kW 60 Hauptspindelmotor; S6 / 60% kW 72 Hauptspindelmotor; S6 / 40% kW 80 Hauptspindelmotor Motor-Gewinde 460 kp - Drehzahl max; untere Grenz U/min 800 - Drehzahl max; an der Spindel; obere Grenze U/min 850
13.3 Längs- und Querschlitten Anzahl Querschlitten St. 1 Anzahl Längsschlitten St. 1 Achsenmesssystem am Motor Absolut Gebersystem Achsendlagenüberwachung Endposition und Software Endschalter Achsantrieb Z-Vorschubmotor 27 Nm RpM 2000 Vorschubkraft kN 27 (um 1/3 veränderbar nach oben) Vorschubart: spielfreie Kugelrollspindel mm 63 x 10 Verfahrweg Z-Achse mm 2020 Eilgang Z-Achse (Auslegung 10 m/min) m/min 6*
* Oder nach Absprache, unter Berücksichtigung der Bedienergefährdung abgestimmt.
Achsantrieb X-Vorschubmotor 1FT5102 27 Nm RpM 2000 Vorschubkraft kN 15 Vorschubart: spielfreie Kugelrollspindel mm 50 x 10 Verfahrweg X-Achse mm 850 Eilgang XAchse m/min 10 Impulsschmierung mit eigener elektr. Druckkontrolle ja
14. Reitstock manuell verstellbar, luftunterstützt für leichtes Verschieben vibrationsgedämpft mit Konus für Reitstockspitze Pinolen-Durchmesser mm 200 Pinolen-Hub mm 200 Hilfsschleppeinrichtung mit dem Z-Schlitten vorhanden Klemmung mit Mutter & Hebel / Ringmutter mit div. Gewinden im Umkreis; versetzbar
|
15. Führungen Alle Führungen sind auf geschliffenen Flächen und reibgeklebt Abmessungen mm 90 x 50 Härte der Stahlführungen ca. HRc 55 – 60 Gegenführungen kunststoffbeschichtet Automatische Zentralschmierung mit elektr. Kontrolle Die schweren Einheiten werden für den Leichtlauf und gegen Verschmutzung luftunterstützt mit dem WIAP Press-Air-Verfahren
16. Werkzeugrevolver 12-fach, Typ 32 mit VDI Scheibe 60; Scheibe vibrationsgedämpft WIAP VDSFTM
a. Kraftspanneinrichtung Maschine vorbereitet für den nachträglichen Anbau einer hydr. Kraftspanneinrichtung. 2-Druck-System vorbereitet über 2 M-Funktionen Hoch- oder Niederdruck
b. Späneförderer 1 Mitten- und 2 Seitenförderer in der Maschine integriert
c. Kühlmittelanlage Vorgesehen für Anschluss an zentraler Kühlanlage. Pumpe von Maschine wird als Rückförderpumpe verwendet. Druck 15 bar. Für Drehversuche in Schweden und Aarau wird nur mit einer Pumpe gearbeitet. M07 „Wasser ein“ + M48 = Hochdruck M49 „Hochdruck aus“ M09 „Wasser aus“ Ventilsteuerung für Hochdruck
d. Maschinenverkleidung Teilraumverkleidung mit einer Schiebetüre; 3-fach Panzerschutzglas Vorbereitet für Anbau einer Absaugvorrichtung über dem Spindelstock; Rohr/Schlauch-Durchm. 200 mm; geschlossen gegen Spindelstock; mit Blech. Abmessung Absaugvorrichtung : - L = 700; B = 500; H = 600; Stütze vorbereiten; Fussbreite 450 mm; Länge 700 mm e. CNC-Steuerung und elektrische Ausrüstung
|
|||
|
|
|
|||
|
Die neue CNC Steuerung ist:
Sinumerik CNC-Steuerung, 10,4-TFT-Farbdisplay, vollwertige QWERTY-Tastatur, Kurzhubtasten, mit 16 Softkeys schnell zu allen Bedienmasken Einfache Datenübertragung durch IP65-geschützte Frontschnittstelle USB 2.0, RJ45, Ethernet, CF_Card Näherungsabstand-Sensor für Displaysteuerung Panel aus Magnesiumdruckguss Bedienung mit Arbeitshandschuhen möglich NV-RAM-Speichertechnologie ohne Pufferbatterie Lüfter und festplattenloser Einbau
Fernbediengerät mit Start, Stopp und Notstopp
WIAP Handrad mit Inkrementwahl und Achsanwahl Schalter für bis zu 8 Achsen
|
f. Elektr. Ausrüstung - Elektroschrank - Spannung 400 V / 50 Hz - Maschinenleuchte in der Maschine integriert - Bediengeräte für Automatik- und Handbetrieb, sowie CNC-Programmierpult bequem und übersichtlich in einem Bedienpult an der linken Maschinenseite angebracht - Externe Maschinensteuertafel variabel einhängbar im Panel und/oder an der Türe, damit vor und hinter der Maschine benützbar. - Schalter „Revolver vor / retour“. Einfacher Betriebsschalter für Revolver-Verriegelung im Einrichtbetrieb; inkl. blinkende Quittiertaste, T-Signal schwenken im Einrichtbetrieb erst nach Quittierung
g. Energiezuführung Alle spänegefährdeten Energiezuführungen sind in Schutzschläuchen oder in Metallkabelschlepp angeordnet. Die Elektrokabel sind im Kabelschlepp. Die Schleppketten-Kabel sind ölbeständig.
h. Allgemeines Farbe: WIAP Standard: fahrende Teile: Hellblau oder nach Kundenwunsch feststehende Teile: dunkelblau oder nach Kundenwunsch
Maschinengewicht: ca. netto kg 18000 Platzbedarf LxBxH mm 6400x3500x2300
|
|||
|
15. Schlusswort
Einzigartige Merkmale der WIAP DM4C – durchdacht bis ins Detail
Die WIAP DM4C verfügt über mehrere innovative Besonderheiten, die sie deutlich von herkömmlichen Schwerdrehmaschinen abheben:
Ein Highlight ist die speziell entwickelte Revolverscheibe mit Grad-Stellung. Diese Konstruktion minimiert das Risiko von Kollisionen zwischen den Werkzeugen und dem Futter oder der Planscheibe erheblich.
Das Luftabhebungs- bzw. Sperrluftsystem sorgt dafür, dass die Schlitten besonders leichtgängig laufen. Gleichzeitig reduziert es die Verschmutzung unter den Führungen. Auch unter rauen Einsatzbedingungen – direkt an laufenden Maschinen – hat sich dieses System bereits mehrfach bewährt und als nachhaltig erwiesen.
Fazit:
Erstellt: sw-jw-iw-hp Widmer
|
