WIAP DM3S







CNC-gesteuerte Multifunktionsmaschine WIAP DM3S für die Bearbeitung von Armierungseisen



























Robuste schwere Ausführung. Führung 70x40, Kugelrollspindel robust.









Simultan Spindel Drehkopf und Rollierkopf, anstelle Rollierkopf vorbereitet für Plandrehkopf









Maschinenbett nach dem WIAP VDSF Verfahren hergestellt; ca. 1250 kg, MEMV entspannt und vibrationsgedämpft, gefüllt













Automation in der Vorphase









Doppelgreifer WIAP HLV 40 für 40 kg Stückgewicht









Rohteil Zuführung und Fertigteil Wegführung. Durchmesser bis 40 mm, Länge bis 4100 mm









Rollierkopf

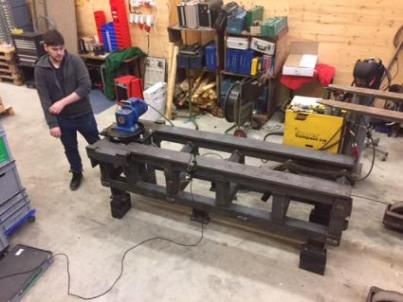

Baugruppe 1 Maschinenbett DM3S; MEMV entspannt, VDSF vibrationsgedämpft










Bild 12







































Bild 14





Bild 16





Bild 18





Bild 20





Bild 22




Bild 24





Bild 26





Bild 28





Bild 30





Bild 32





Bild 34 Bett Rücklieferung mit Konsole





















Bild 36 Bett mit Spindelstock Konsole





Baugruppe 10 Führungen




Bild 50




Bild 52




Bild 54









Bild 38 Abstreifer Sonderanfertigung für WIAP 40x70

für 3 Maschinen an Lager gekauft





Abstreifer für 3 weitere Maschinen gekauft





Baugruppe 5 Spindelstock auf Kreuzschlitten





Bild 56





Bild 60




Bild 62



Bild 64

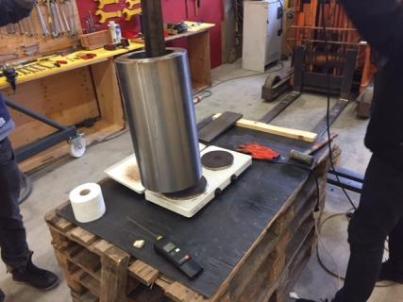

Spindel in Ausbrennplatten schweissen















Jim und Sven

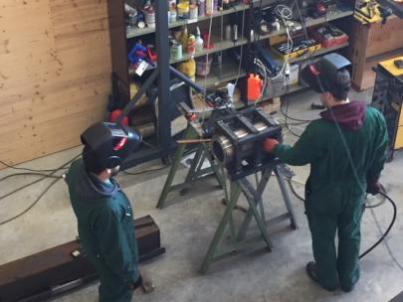

Spindelstock in der WIAP Schweisserei


3 Richtung MEMV Entspannen

Protokollieren der Entspannung beider Spindelstöcke



Jim beim G messen für das MEMV Protokoll






Sven beim MEMV Daten Rapport





2 Spindelstöcke DM3S aus der Bearbeitung zurück






Spindelstöcke noch verputzen vor dem malen, Linus 3. Generation,

hat Schulferien und übt Handfertigkeit



Grundieren und 2 K malen







Baugruppe 03 Z Schlitten



Bild 80





Bild 82





Bild 84

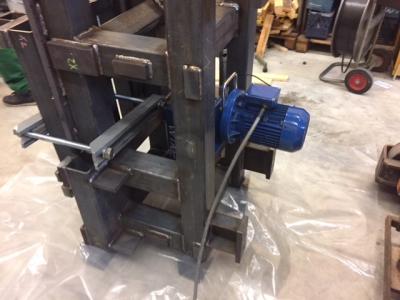

Bild 86 Hier wird der Z Schlitten MEMV in 4 Achsrichtungen vibrationsentspannt





Hier holen wir die Schlitten zurück aus der Bearbeitung





Montage Vorkontrolle, ob die Masse auch ok sind

















Jetzt kommt die ganze Schmierung machen am System





Pro Gleitbelag gibt es 2 Schmierstellen mit einzelnem Zuführkanal oben 3.

d.h. ein Schlitten hat Ölzuführungen oben,  4 für die Untergriffe und 4 für vorne und hinten = Total 14 Ölzuführungen pro Achse, d.h. das x 2 noch für die X





Mehrere hundert mm Schmierkanäle bohren, dass der Eintritt nur auf einer Seite pro Bahn ist





Gleitbelag Test mit Schmierbahnen vorher einfräsen





150 mm tief Bohren für die Schmierung





Tieflochbohren mit der Handmaschine




Das braucht Kraft so tief zu bohren und Mühe geben, dass der Bohrer nicht abbricht







Gleitbelag Auflage Fläche, schaben, dass Klebstoff bessere Angriffsfläche hat



Untergriffe werden gefräst, in der Höhe angepasst, dass der 2 mm Kunststoff auch

sein Platz hat. Mitberücksichtigt, dass der bei höherer Temperatur anders wächst als Stahl.





Jim der CNC Spezialist. Viel macht er selber mit der Mikron CNC Fräsmaschine.





Gleitbeläge kleben eine Spezialität. Mischverhältnis Klebstoff zum Härter 1/4.





Der Z Schlitten wird als erstes gemacht, der X kann dann trocken, währen der Z eingeschabt wird.





Ein gutes Anpressen, der leistet, dass der Klebstoff sich verdrängt, ist wichtig.





Z Schlitten Mutterhalterung in der Schweisserei





Robuste Konstruktion, dass sie sich nicht bewegt.





Baugruppe 04 X Schlitten





Bild 88 Auch der X Schlitten wird in 4 Achsrichtungen MEMV behandelt.





Anlieferung des X Schlittens





Viele Gewinde M8x1 für die Schmieranschlüsse. Am X Schlitten











Baugruppe 20 HLV Hilfsladevorrichtung





Bild 250



Bild 252



Bild 254

































Anlieferung Stahl für die Automation, ca. 2 Tonnen.





Scheissbeginn der HLV Zu und Wegführung.





Rahmen Schweissen





HLV Gestell (HLV= Hilfsladevorrichtung)





Sven, er bemüht sich um jeden mm. Alles muss genau stimmen.





Jim und Sven beim Schweissen, das geht fast nicht alleine.





Bald ist der HLV Rahmen fertig.





Der Platz ist schon knapp, trotzdem geht es.





Ansicht vom Rohgerüst der Anlage.





Werkstück Ablage Gleitstege

















Jim und Kim, der Enkel hat Schulferien, will mithelfen.









Kim am Schweissen, er war stolz, dass er es konnte. Dank den automatischen

Helmen nicht mehr so schwer wie früher.





Hier verputzt er. Auch das macht er gut. Denke, er  wird den selben Beruf lernen, wie seine

beiden Onkels und die Mutter.





Vibrationstest, ob der Material Transport funktioniert wie geplant auf Papier.

Je nach Resonanz können die Stangen anstelle runter gar nach oben transportiert werden.

Aber es kann sie schräg stellen, wir müssen noch eine zusätzliche Vereinzelung einbauen, dass

sie nur gerade in die Drehkralle 1 können.









So jetzt ist auch der Stahl gekommen für die Drehgelenke der Automation. Die kann jetzt bald fertig gemacht werden. Sobald das dran ist, kann gemalt werden.





Status der Anlage Anf. April 2018





Baugruppe 31 Elektro Schrank und Steuerung



Bild 300 Sven in der Elektro Abteilung beim Schrankaufbau



Bild 302




Bild 304



Bild 306





Bild 307






Bild 308





Bild 309





Bild 310 Das Panel mit den Schildern





Bild 311 Sven beim PLC programmieren. Sprache ändern von Englisch auf Deutsch, die neuen Achsen einbinden usw.





Bild 312 Alles ist aufgebaut zum testen, dass wenn wir die Maschine mechanisch

fertig haben, alles schon läuft und voreingestellt ist.





Sehr interessant heute. In früheren Jahren hat die WIAP viel extern machen lassen. Vor allem elektrisch. Heute  kommt alles aus einer Hand, das vereinfacht viel. Sobald erkannt wird, dass ein Motor dazu kommt, kann schnell unkompliziert gehandelt werden.





Schilder Bestellung:

- Steuerung aus/ein

- Steuerspannung OK

- Sicherheitstaste

- Antriebe ein

- Greifer von Beladung auf

- Greifer von Beladung zu

- Greifer von Beladung heben

- Greifer von Beladung senken

- Werkstückanschlag  vor

- Werkstückanschlag  zurück

- Vib.Motor ein

- Vib. Motor aus

- RT Drehklaue vorwärts

- FT Drehklaue rückwärts

- FT Wagenstellung vorne

- FT Wagenstellung mitte

- FT Wagenstellung hinten

- Störung Aktiv

- Hornzone vorne war aktiv

- Hornzone hinten war aktiv

- Reset Hornzone

- Prägung  Start





Werkstatt Einrichtung




Bild 200





Bild 202
