Снятие напряжений в трубах с WIAP® MEMV®



Фотогалерея Трубы



3F) СНЯТИЕ НАПРЯЖЕНИЙ В ТРУБАХ С WIAP® MEMV®



Исследрвание: Литые специальные стальные трубы обрабатываюся с MEMV®

Большие трубы



k-MEMV_Rohre_dick_Jim_Sven_02



Спереди WIAP® MEMV® устройство. Сзади слева Джим Питер Видмер, справа Свен Видмер





k-MEMV_Rohre_dick_Auspannvorricht_Jim01



Перезажимание заготовки во время серийного процесса WIAP® MEMV® метода. Вращающаеся верхняя часть  лежит на поддоне





k-MEMV_Rohre_dick_Auspannvorricht_02



Нижняя часть поворотно-зажимного устройства.





 k-MEMV_Rohre_dick_01



WIAP® MEMV® процесс занимает 3 х 12 минут,  2D, 3D и 4D; 2D = 0°, 3D = 45° и 4D = 90°





k-MEMV_Rohre_dick_08



Процесс WIAP® MEMV® 2D 0°.





k-MEMV_Rohre_Steuergeraet_01



WIAP® MEMV® устройство управления автома-тически выполняет весь процесс. Если слишком много G или амперов, снижается количество герц/частота вращения. В отклонениях, которые превышают зоны безопасности, система останавливается.





Маленькие трубы длинные с двойным напряжением



k-n



Здесь у 2 труб напряжение снимается вдвойне.





k-MEMV_Rohre_duenn_drehen1



Снятие напряжений 3D 45°,  центральное положение между продольным и поперечным направлениями.





k-MEMV_Rohre_duenn_06



Снятие напряжений 4D 90°, поперечное направление, направление короткой оси.





k-MEMV_Rohre_duenn_05



Снятие напряжений 2D 0°, продольное направление 0° всегда длинная ось.





k-MEMV_Rohre_dick_04



WIAP® MEMV® процесс снятия напряженийц занимает менее 45 минут.

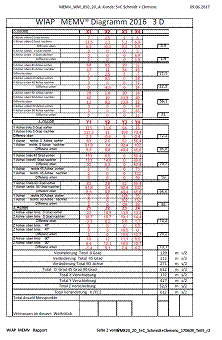

Протоколл Большая деталь



















































































Всего G смещение 6,8 (1 G = 9,8 м/с2) между до и после. В трубе измерено в  36 х точках до и после.





Протоколл Маленькая деталь





















































































Всего G смещение 61,2 (1 G = 9,8 м/с2) между до и после. В трубе измерено в  36 х точках до и после.





3G) ЗАМЕЧАНИЯ, ТРУБЫ



Благодаря новому WIAP® MEMV® методу устанав-ливается G смещение между до и после, которые измеряются в различных точках.



Вертикальной при WIAP® MEMV®  методе  является ось Y. Горизонтально короткой является ось X, а горизонтально длинной ось Z. Всегда длинная ось 2D = 0°, короткая ось составляет 90°.
