Steuergerät Info EH 4S
20.00 Einführungshinweis zur EH4 mit ADP AnlageDiese 4 Sonde Anlage mit der Vollautoamischer Drehplatte wurde konzipiert, um mannarm arbeiten zu können. Dank der speziellen Software hat diese Anlage eine nach unten, wie nach oben Regulierung, welche abhängig der Ampere und der G Stärke sich an nötige Zonen antasten kann. Die genaue Programm Technologie wird nicht erläutert, aber die Handhabung der Anlage schon. Bitte gehen Sie mit allem behutsam um. Danke
20.0A Sicherheitshinweis
4 Sonden Gerät mit Automatischer Drehplatte ADP Bild 20.0A a Drehe nie am Motor bei der automatischen Lösung. Nur über das Steuergerät, Vorgehen siehe Position
20.0B Ausschalten der Anlage
Aus Sicherheitsgründen erklären wir zuerst wie die Anlage ausgeschaltet wird Achtung wichtig: Bei Drehzahlen zwischen 5000 und 6000 Umdrehungen soll die Beschleunigung – Anzeige auf dem Anzeigegerät nicht über den Wert 18 G (= ca. 180 m/s/2) gehen.
Ausschalten der Anlage
20.0B a Drücke Notstopp 20.0B b Drehe den Schalter ON / OFF auf OFF 20.0B c Drehe das 10 Gang Potentiometer ganz nach links (Achtung: hat 360 Grad Weg, d.h. 10 Umdrehungen) 20.0B d Stecker raus ziehen von 230 Volt 20.0B e Motor Kabel trennen
20.0C Aufbau der automatischen Drehplatte ADP
Foto in interner Anleitung
Bild 20.0C a Stellen Sie die ADP, Automatische Drehplatte auf das Bauteil
Foto in interner Anleitung
Bild 20.0C b Befestigen Sie die ADP gut mit einer Spannlösung
Foto in interner Anleitung
Bild 20.0C c An der ADP sind 2 Anschlüsse. Einer mit Luft hinten und ein Stecker für die Energiezuführung, 24 Volt DC
Foto in interner Anleitung
Bild 20.0C d Am Steuergerät ist die Luft separat in einer Nebenbox. Hier soll gereinigte geölte Luft eingespeist werden. Der Ausgang geht zur ADR Drehplatte
Foto in interner Anleitung
BIld 20.0C e Ansicht Steuergerät von hinten Schliessen Sie hier den Anreger Motor an Schliessen Sie hier die Netzspeisung an Schliessen Sie hier die 4 Sonden an (bis12/21 Sonden) möglich
Foto in interner Anleitung
Bild 20.0C f EH Steuergerät mit 4 eingesteckten Sonden
Bild 20.0C g Hier soll der ADP die Drehvorrichtung angeschlossen werden
Bild 20.0C h Hier ist ein Ethernet Anschluss, dass die Protokoll Daten auf ein Netzwerk oder ein Laptop abgespeichert werden können. Nicht vergessen das für die Protokollierung anzuschliessen. Alternativ kann ein USB Anschluss gewählt werden
Bild 20.0C i Alternativ zum Ethernet Anschluss kann ein USB Anschluss gewählt werden
20.0D Einschalten der Anlage
Vorbereiten der Anlage für den Betrieb
Foto in interner Anleitung
Bild 20.0D a Wenn alles eingesteckt ist. Netzkabel, Motorkabel und Sonde
20.0D b Löse den Notstopp durch drehen 20.0D c Drehe den Schalter ON / OFF auf OFF 20.0D d Drehe das 10 Gang Potentiometer ganz nach links (Achtung: hat 360 Grad Weg, d.h. 10 Umdrehungen) 20.0D e Warte bis HMI hochgelaufen ist
20.1 Bilderklärung, Bild 1 Erklärung Einschaltbild
Bild 20.1A a Hinweis zu den Sprachen: Je nach der Flaggenantastung, wählt das System die jeweilige Landessprache aus. Es können fast alle Landessprachen im Gerät eingebunden werden.
20.2 Bilderklärung, Erklärung 2 Hand Modus

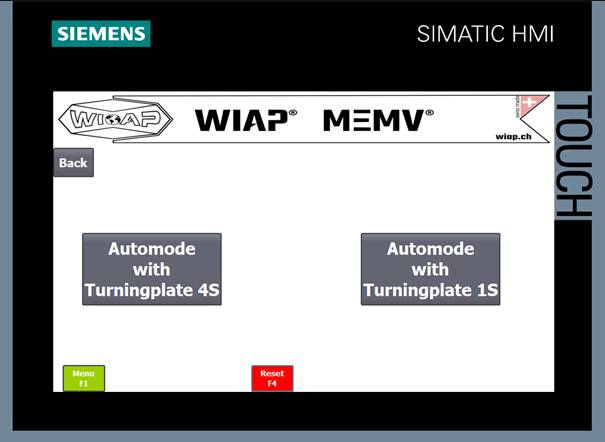

20.3 Bilderklärung, Erklärung 3 Auto Mode mit Drehplatte 1S und 4S
20.4 Bilderklärung, Erklärung 4 Auto Mode mit Drehplatte 4S
20.5 Bilderklärung, Erklärung 5 Auto Mode mit Drehplatte 1S

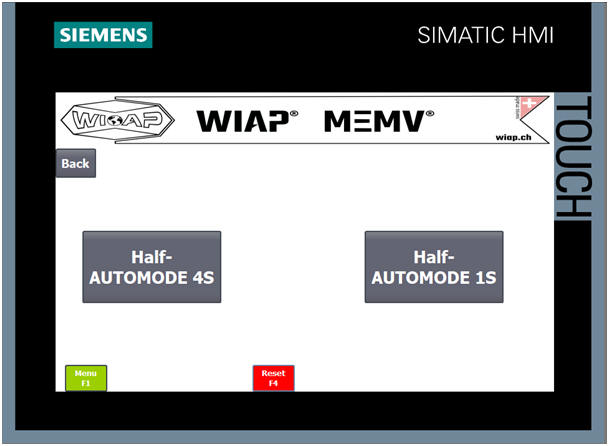

20.6 Bilderklärung, Erklärung 6 Halb Auto Mode 1S und 4S
20.7 Bilderklärung, Erklärung 7 Halb Auto Mode mit Drehplatte 4S
Halbautomat 4 Sonden:
20.8 Bilderklärung, Erklärung 8 Halb Auto Mode mit Drehplatte 1S
Halb Automat 1 Sonde:
|
20.9 Bilderklärung, Erklärung 9 Protokoll Erklärung 4S
Protokoll Auto 4 Sonden:
20.10 Bilderklärung, Erklärung 10 Protokoll Erklärung 1S
Protokoll Halb Auto 4 Sonden:
20.11 Bilderklärung, Erklärung 11 Protokoll Erklärung 1S
Protokoll 1 Sonde Halb Auto und Auto:
20.12 Bilderklärung, Erklärung 12 AufspannhilfeAufspannhilfe:

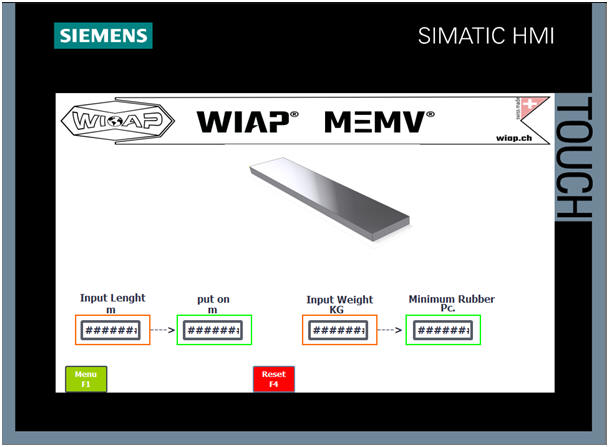

20.13 Bilderklärung, Erklärung 13 Aufspannhilfe KubischAufspannhilfe Kubisch:
20.14 Bilderklärung, Erklärung 14 Aufspannhilfe RotationssysmetrischAufspannhilfe Rund:
20.15 Bilderklärung, Erklärung 15 Hintergrund Setting
Settings:
Settings 2: Nur WIAP Zugriff
20.16 Weitere Bildschirm Erklärung 16 Anzeige nach 4 Richtungen
Bild 20.16A a Wenn die ersten 4 Richtungen fertig sind, stoppt die Anlage und es wird diese Bildschirm Anzeige angezeigt. Jetzt wird der Anreger um 90 % geschwenkt, von Horizontal auf Vertikal. Danach startet der Operateur die nächsten 4 Richtungen
20.17 Weitere Bildschirm Erklärung 17 Anzeige Protokoll
Tragen Sie alle Daten ins Protokoll ein, bevor die auf dem Memory Stick abgespeichert werden Bestell Nr. Kunden Name Werkstück Name oder Zchn. Nr. Werkstück Gewicht Material Exzenter Stufe Rechts auf dem Protokoll wird alles berechnet, wenn der Ablauf abgeschlossen wurde.
20.20 ADP Drehmotor dreht nicht, Vorgehen
Bild 20.20B a Gehe beim Steuergerät auf Jogmode
Bild 20.20B b Hier kann die Platte geklemmt oder entklemmt werden Hier kann die Platte links oder rechts gedreht werden
Achtung: Nur wenn entklemmt, d.h. kein Luftdrucke kann die Platte drehen · Achtung: nicht von Hand am Motor drehen
Hersteller WIAP® AG Ltd SA Industriestrasse 48L CH 4657 Dulliken Telefon: ++41 62 752 42 60 Telefax: ++41 62 752 48 61 E Mail: WIAP® @widmers.info Webseite www.WIAP® .ch
Anleitung erstellt: Hpw/IW/sw/jw 2019_09_16
|
