3A) ГАЗОПЛАМЕННАЯ ПРАВКА И WIAP® MEMV®





WIAP испытывал новый WIAP® MEMV®  метод в деталях, исправленных газовым пламенем.



(MEMV® = снятие напряжений в металле с вибрацией)





Flammrichten_MEMV_3_08

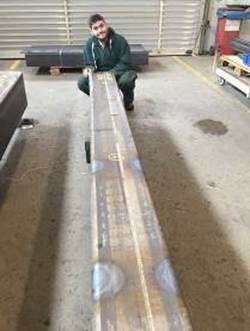

Деталь с обработкой пламенем в нескольких местах.





3B) ОПИСАНИЕ МЕТОДА ГАЗОПЛАМЕННОЙ ПРАВКИ



Этот метод используется для выпрямления деформированных деталей, исправления деформации сварных конструкций, а также для правки профилей и больших деталей.



Кроме того, изделия из тонколистовой стали, например, коробчатые конструкции, станины, стойки станков – стандартные изделия для газопламенной правки металлов. Участок металла нагревается при помощи ацетилено-кислородного пламени. При этом, вследствие ограниченного температурного расширения, возникают остаточные деформации сжатия. То есть, между зонами нагретой и ненагретой области иное напряжение, чем в центре нагрева. И таким образом можно снова получить нужную форму. Кроме этого, газопламенная правка может применяться для придания формы изделия.





Flammrichten_MEMV_3_02



Деталь была выровнена  с помощью пламени.



Можно, например, исправить возникшую при сварке деформацию углов, добиться незначительного изгиба листов, значительного изгиба профилей, исправить деформированные плиты или рамы, а также уменьшить диаметр цилиндров.



(Что должно должно рассматриваться только как крайняя мера)





Flammrichten_MEMV_3_06



Точка применения пламени



Для обработки конструкционных сталей обыкно-венного качества, порошковых сталей, а также аустенитных сталей с содержанием углерода более чем 0,05% должно применяться окислительное пламя. Температура 650°C (красный нагрев) при этом не должна превышаться. Для алюминия и алюминиевых сплавов температура не должна превышать 350°C - 400°C и зависит от материала и сплавов.





3C) ПРЕИМУЩЕСТВА МЕТОДА ГАЗОПЛАМЕННОЙ ПРАВКИ



1. Исключительная экономность и эффективность ацетилено-кислородного пламени

2. Быстрое и щадящее устранение деформации

3.   Устранение сварочных деформаций, вместо отправки на лом

4.  Подходит для всех металлических, свариваемых материалов (для высокопрочных сталей технология       применима при определённых условиях)

5.    DVS – сертифицировання технология для допуска согласно DIN EN 1090

6. Высокая мобильность (применение без электроснабжения).





Тем не менеем газопламенная правка вызывает проблему:

А именно искажение во время обработки.

Отжиг после газопламенной правки ведёт к тому, что деталь снова возвращается в первоначальное деформированное положение. С новым методом WIAP® MEMV® деформация после обработки не возникает. То есть снятие напряжений с помощью WIAP® MEMV® устраняет напряжения в промежуточных зонах, которые вследствие газопламенной правки были раскалены докрасна и в ненагретой зоне, где произошла деформация сжатия. Вызванные вследствие нагрева напряжения распределяются в изделии с помощью нового метода вибрационного снятия напряжений WIAP® MEMV® таким образом, что между зонами обжатия, которые из-за газопламенной правки не определяются, с методом WIAP® MEMV® распределяются и тем самым препятствуют  деформации во время обработки.





Flammrichten_MEMV_3_10



При использовании метода WIAP® MEMV® с изделия снимается окалина.





Flammrichten_MEMV_3_11



Измерительный зонд протоколлирует процесс.





Flammrichten_MEMV_3_09



Очень важно использовать резиновые подкладки. Они должны иметь достаточную высоту/ толщину, чтобы колебания не передавались здание завода. Кроме того, протоколл составляется без ошибок.





Flammrichten_MEMV_02_1

























Более 20 тонн весит заготовка. Установка WIAP АО для 5, 20, 50, 100 и 200 тонн.





3D) БОЛЬШЕ ЧЕМ АЛЬТЕРНАТИВА



Больше, чем просто альтернатива до отжигания со снятыми внутренними напряжениями. Благодаря новому передовому методу WIAP® MEMV® (снятие напряжений в металле с вибрацией).



Если мы возьмем металлическую конструкцию, имеющую деформацию в несколько миллиметров, проведем ее правку газовым пламенем, затем проведем термообработку, то деталь после отжига из-за теплового воздействия вновь вернется в первоначальное деформированное состояние.



С помощью метода WIAP® MEMV® выпрямленную газовым пламенем деталь можно вибрировать. Осевая настройка степени эксцентрика делает возможным процесс виброобработки даже при максимальном количестве оборотов, без экстремального отклонения. Обработка происходит по всем осям. Процесс контролируется по 24-м точкам, а также протоколируется. При последующей обработке изделие больше не деформируется. Таким образом, снятие напряжения вибрацией методом MEMV® имеет преимущества по отношению к отжигу, так как напряжения равномерно распределяются по изделию.







Преимущества метода MEMV® WIAP®:

После правки изделия и последующей обработки, оно не деформируется.

После  правки и виброобработки с новым методом WIAP® MEMV® изделие больше не деформируется.

После правки и отжига изделие снова деформируется, только если не будете держать его в печи в механическом положении, но это не так просто. Т.е. проведите повторную правку, обработайте и изделие опять деформируется.

Этот новый и улучшенный метод  WIAP® MEMV® является ключом, почему снятие напряжения с помощью вибрации имеет преимущество перед отжигом.

Важно знать, что с методом WIAP® MEMV® локально в зонах  обеспечивается снятие напряжений нетолько теплом, но и колебаниями и так контроллируется, чтобы выровненная деталь повторно не деформировалась.

При этом очень важно, чтобы процесс снятия напряжений с помощью вибрации производился под 100% контролем. Деталь с вибровозбудителем должны быть прочно зафиксированы. Направление подачи энергии играет важную роль. Всегда необходимо определять и брать во внимание имеющиеся в изделии мёртвые точки.



Приведённый ниже протокол показывает сегодняшний процесс работы по методу WIAP® MEMV® WIAP® MEMV®.

















3E) КУДА ДЕВАЮТСЯ НАПРЯЖЕНИЯ ПРИ ИСПОЛЬЗОВАНИИ МЕТОДА MEMV®?



Снимать напряжения не теплом, а вибрацией?



Что касается вопроса: куда деваются напряжения, ниже объяснение.

Выпрямленные пламенем изделия вследствие подачи тепла переходят в такое состояние напряжения, которое находится в состоянии равновесия с внешней средой.

Если данное изделие подвергнется отжигу, благодаря свободе деформации возникнет новое состояние напряжения и деталь искривится. В обработанном пламенем изделии, которое было выпрямлено, локальные состояния равновесия из-за обработки разрушаются и изделие из-за деформации переходит в новое состояние равновесия.

Если изделие отжигается в напряжённом состоянии и медленно охлаждается, то эти локальные состояния напряжения находятся в равновесии и любая последующая дополнительная обработка не будет иметь большого влияния на прямолинейность изделия.

Во время вибрирования в напряжённом состоянии во многих направлениях, напряжения в глобальном состянии приводятся в состояние равновесия и деталь может быть обработана. Напряжения, таким образом, находятся в равновесии не только на поверхности, но и на большой глубине.
