Dreh- und Rollier Maschine Wiap DM3S

für Ankerbolzen Bearbeitung. Mannarme Fertigung



Entwicklung, Konstruktion, Herstellung und Montage von WIAP



WN_935_Wiap_DM3S_r2_Kurz_allesX

WN_935_Wiap_DM3S_r1_Final1_de

FotoberichtFunktionsbeschreibungDm3S_r6_de

Produktbeschreibung DM3S_r4c_de

Film WIAP DM3S r3

Poster: Evaluation für eine WIAP Maschine













Bild 1. Gehärtete Führungen werden am Maschinen Bett WIAP DM3S  befestigt.







Bild 2. Schlitten Aufbau







Bild 3. Kugelrollspindel Montage







Bild 4. Futter Befestigungs Winkel zur WIAP DM3S







Bild 5. Zukauf Material







Bild 6. X Schiltten wird nachbearbeitet







Bild 7. Gleitbelag Einschaben des Z Schlittens







Bild 8. Am X Schlitten werden die Schmierbohrungen gebohrt. Einige weit über 140 mm lang, dass alles zentral gespiesen werden kann







Bild 9. X Schlitten wird der Gleitbelag angeklebt und gesichert mit Messing Schrauben







Bild 10. Die CNC Steuerung ist fertig zum Anbauen



Bild 11. Es benötigt 2 Simultan Spindelstöcke für diese Maschine WIAP DM3S









Bild 12. Um die Präzision halten zu können, werden beide Spindelstöcke im Vielrichtung Verfahren MEMV entspannt







Bild 13. Jetzt wird der Roh und Fertigteil Bunker noch hergestellt im Werk Dulliken. Nebst Konstruktion auch alle Schweissarbeiten von WIAP







Bild 14. Es gibt ein paar Stunden Schweissarbeiten







Bild 15. Hier Ansicht von oben, das Maschinen Grundbett mit der Automation in der Montage







Bild 16. Hier Ansicht von Seite, das Maschinen Grundbett mit der Automation in der Montage







Bild 17. Noch einiges zum Schweissen







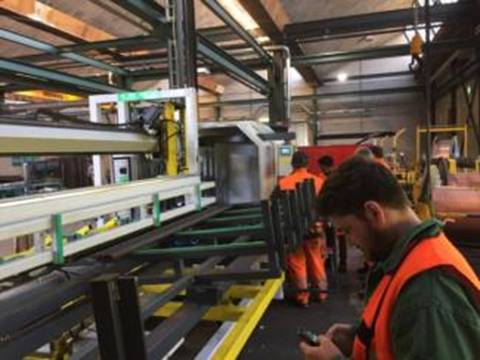

Bild 18. Die Armierungseisen bis 4 Meter haben Platz auf dem Gestell







Bild 19. Das Gestell vor der Malerei







Bild 20. Jetzt ist das Grundgestell WIAP HLV bereit, gemalt für die Endmontage. Es wird noch alles mit Kunststoff belegt
